Apple Carplay/Android Auto Nachrüstsatz für Audi Q5 II (2017 bis 2024)
Apple Carplay/Android Auto Nachrüstsatz für Audi Q5 II (2017 bis 2024) - Standardbildschirm (7") ist auf Lager und wird versandt, sobald es wieder verfügbar ist
Verwandeln Sie Ihren Audi Q5 II in eine vernetzte Multimedia-Zentrale!
- Bedienungsanleitung wird mit Ihrem Kauf verschickt
- 1 Jahr Garantie
Dieses Schritt-für-Schritt-Tutorial beschreibt den vollständigen Installationsprozess eines CarPlay- und Android Auto-Schnittstellenmoduls in einem Audi Q5 mit dem werkseitig installierten MMI-System. Das Verfahren bewahrt alle ursprünglichen Fahrzeugfunktionen und fügt gleichzeitig moderne Smartphone-Integrationsfunktionen wie Apple CarPlay, Android Auto und Bildschirmspiegelung hinzu.
1. Überblick über die Kit-Komponenten
Vergewissern Sie sich vor dem Start, dass Ihr Kit die folgenden Komponenten enthält:

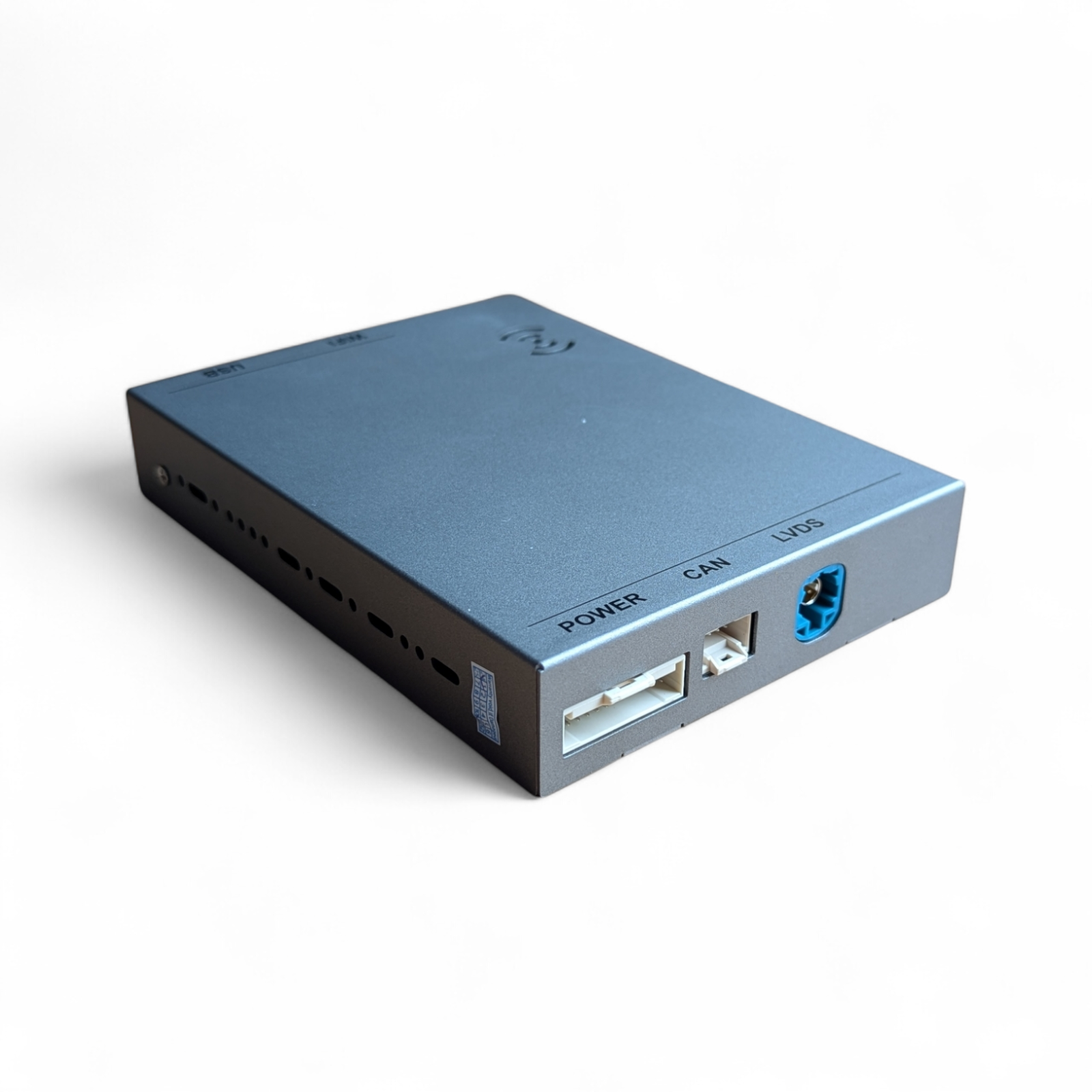

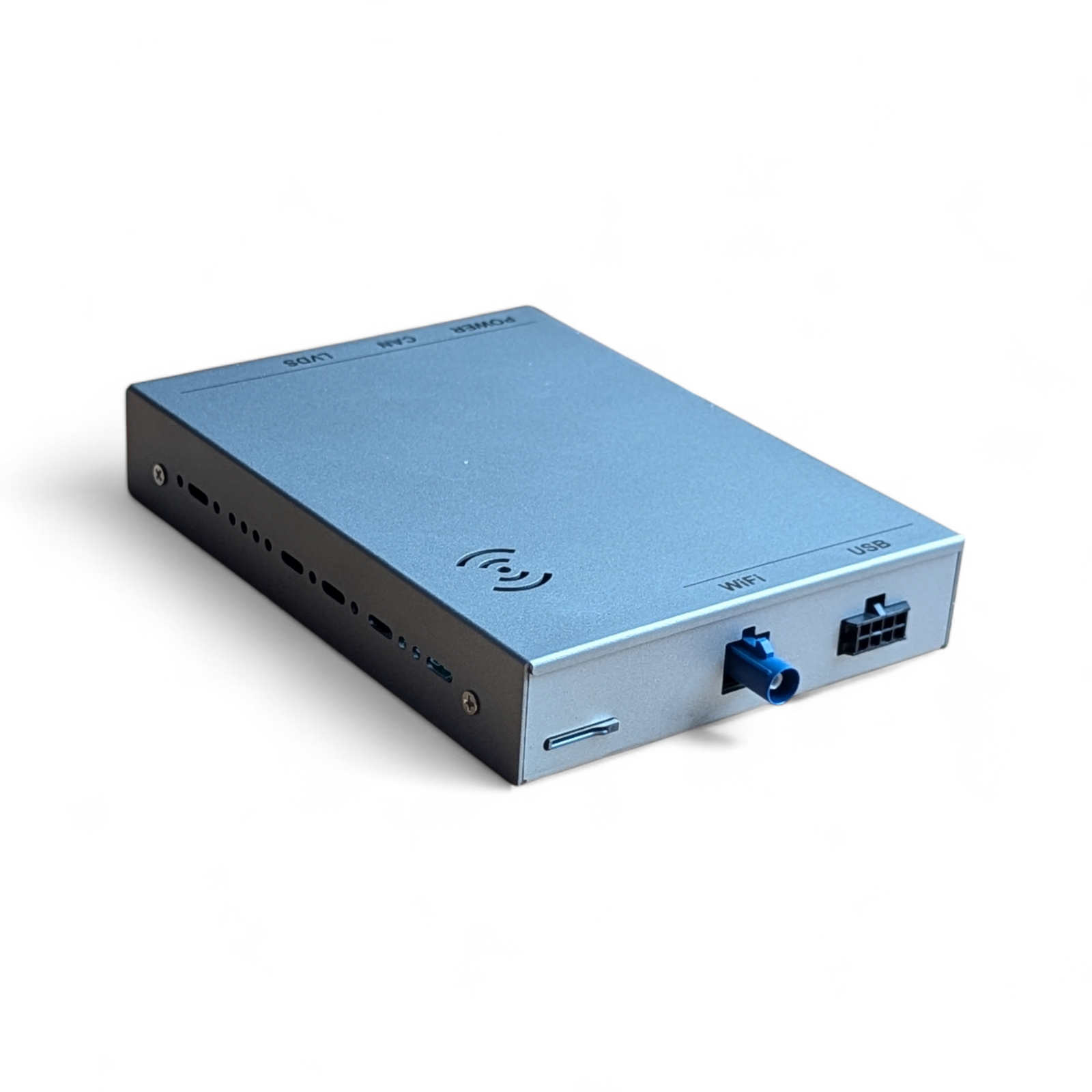

- Das Hauptschnittstellenmodul (Metallsteuerbox mit mehreren Anschlüssen)
- Einen Hauptkabelbaum mit Quadlock-Anschlüssen
- Einen Gateway-Übertragungskabelbaum
- Einen RCA + USB-Kabelbaum (optional für kabelgebundene Verbindung)
- LVDS-Videokabel
Wichtig:
Die DIP-Schalterkonfiguration muss Ihrer Bildschirmgröße und -auflösung entsprechen. Weitere Informationen finden Sie in der beiliegenden Tabelle in der Bedienungsanleitung.
2. Vorbereitung und Sicherheit
- Zündung ausschalten und Schlüssel abziehen
- Batterie abklemmen, falls bevorzugt (aus Sicherheitsgründen empfohlen) (Schalthebel zuerst in den S-Modus bringen)
- Verkleidungsoberflächen mit einem Tuch schützen, um Kratzer zu vermeiden
3. Vorbereitung zum Ausbau des Handschuhfachs
Zugriff auf den Installationsbereich:

- Entfernen Sie fünf 8-mm-Schrauben:
- 1 Schraube an der Seite des Armaturenbretts (Abdeckung zuerst mit einem Plastikhebel entfernen)
- 3 Schrauben im oberen Handschuhfach
- 2 Schrauben unter dem Handschuhfach
- 1 Schraube an der Unterseite des Handschuhfachs
- Das Fach unter dem CD-Wechsler vorsichtig absenken und entfernen
4. Entfernen des CD-Wechslers
- Schrauben Sie die Schrauben heraus, die den CD-Wechsler festhalten
- Stecken Sie 2 flache Schlüssel in die Schlitze des CD-Wechslers

- Ziehen Sie die MMI CD-Wechseleinheit vorsichtig heraus
5. Entfernen des Handschuhfachs
- Entfernen Sie den Lichtstecker und ziehen Sie das Handschuhfach vorsichtig weg

6. Entfernen der Funkstecker
Quadlock-Anschluss:

- Verwenden Sie einen Schlitzschraubendreher, um den Verriegelungshebel anzuheben
- Trennen Sie den Haupt-Quadlock-Stecker
- Stecken Sie den werksseitigen Quadlock-Anschluss in den neuen Kabelbaum (verriegeln Sie ihn durch Absenken des Hebels)
- Verbinden Sie den neuen Kabelbaum wieder mit dem MMI-Hauptgerät
LVDS-Kabel (Videosignal):

- Suchen Sie den LVDS-Anschluss (normalerweise der rosa Stecker)
- Drücken Sie den Clip und entfernen Sie das Kabel
- Verbinden Sie das neue Kabel zwischen der OEM-Radioeinheit und unserem Modul
Dadurch wird ein Video-Bypass-Loop erstellt, der es dem Modul ermöglicht, CarPlay/Android Auto in Ihr ursprüngliches Multimediasystem einzuspeisen.
7. Optionales USB- & RCA-Routing
Wenn Sie die Möglichkeit haben möchten, kabelgebundenes CarPlay/Android Auto zu verwenden:
- Führen Sie das USB-Kabel unter dem Handschuhfach oder der Mittelkonsole entlang
- Sorgen Sie für einen einfachen Zugang für den Benutzer
Falls nicht benötigt, können Sie diesen Schritt überspringen, da drahtlose Konnektivität unterstützt wird.
8. Anschließen des Moduls

Schließen Sie alle Komponenten an das Modul an:
- Quadlock-Kabelbaum
- LVDS-Kabel
- Gateway-Kabelbaum
- WLAN-Antenne anschrauben
Jeder Stecker ist einzigartig geformt, was eine falsche Installation verhindert.
9. Erster Systemtest
Vor der erneuten Montage:
- Zündung einschalten
- Halten Sie die MEDIA-Taste 3 Sekunden lang gedrückt
- Wechseln Sie zwischen:
- Werksseitige MMI-Oberfläche
- CarPlay / Android Auto Oberfläche
Bestätigen Sie, dass:
- Die Anzeige korrekt wechselt
- Das System reibungslos reagiert
10. CD-Wechsler wieder zusammenbauen

Nach erfolgreichem Test:
- Schieben Sie die CD-Wechseleinheit wieder an ihren Platz und ziehen Sie die Schrauben fest, die sie halten
- Entfernen Sie die Entnahmeschlüssel
11. Handschuhfach wieder zusammenbauen
- Bringen Sie das Handschuhfach wieder an seinen Platz

- Ziehen Sie die Schrauben fest, die das Handschuhfach halten

12. Ihr Smartphone koppeln

Für Android Auto:
- Bluetooth auf Ihrem Telefon aktivieren
- Mit dem Gerät verbinden (typischerweise benannt als „CAR-XXXX“)
- Kopplungsanfrage akzeptieren
- Android Auto startet automatisch
Für Apple CarPlay:
- Befolgen Sie den gleichen Bluetooth-Kopplungsprozess
- CarPlay wird automatisch initialisiert
13. Endergebnis und Funktionen
Nach der Installation erhalten Sie Zugriff auf:
- Drahtloses Apple CarPlay und Android Auto
- Navigations-Apps (Google Maps, Waze, Apple Maps)
- Musik-Streaming und Podcasts
- Telefonanrufe und Nachrichten
- Bildschirmspiegelung (je nach Gerätekompatibilität)
All dies funktioniert nahtlos und behält die ursprüngliche Audi MMI-Oberfläche bei.
Vollständiger Schaltplan

📖 Benutzerhandbuch enthalten
Laden Sie das vollständige Benutzer- und Installationshandbuch als PDF mit Schritt-für-Schritt-Fotos und detaillierten Diagrammen herunter.
⬇️ Benutzerhandbuch (PDF) herunterladenGröße: 2,5 MB | Format: PDF | Seiten: 12
ALLE IHRE SMARTPHONE-APPS VERFÜGBAR

Genießen Sie ein vernetztes Fahrerlebnis, bei dem sich alle wichtigen Apps nahtlos in den Bildschirm Ihres Fahrzeugs integrieren. Kein Jonglieren mehr zwischen Telefon und Armaturenbrett – alles, was Sie brauchen, ist leicht zugänglich, sicher und ablenkungsfrei.
Navigation, Kommunikation, Unterhaltung… Verwandeln Sie Ihren Audi in ein smarteres, intuitiveres Auto, das jede Fahrt einfacher und angenehmer macht.
IHRE MUSIK ÜBERALL

Erleben Sie immersive Multimedia mit voller Kompatibilität mit den besten Streaming-Apps. Egal, ob Sie Musik, Podcasts oder Videos lieben, unser CarPlay/Android Auto-Modul für Audi A5 B9 bietet Ihnen direkten Zugriff auf all Ihre Lieblingsinhalte auf Ihrem Original-Fahrzeugbildschirm. Spotify, Apple Music, Deezer und Amazon Music integrieren sich nahtlos und liefern optimale Klangqualität über die Lautsprecher Ihres Audi.
Genießen Sie die native Oberfläche der Musik-Apps mit der Möglichkeit, Wiedergabelisten, Alben und Radiosender zu durchsuchen, ohne Ihr Smartphone zu berühren.
SEHEN SIE IHRE LIEBLINGSVIDEOS


Neben Musik unterstützt dieses Modul auch YouTube und andere Videoplattformen – perfekt, um visuelle Inhalte im Stand zu genießen. Egal, ob Sie auf einen Termin warten oder Passagiere unterhalten möchten, Sie können hochauflösende Videos mit erstklassigem Sound ansehen.
Mit der Plug & Play-Integration und der Kompatibilität mit Lenkradbedienelementen und dem MMI-Touchpad ist das Wechseln zwischen Apps und das Anpassen der Lautstärke mühelos.
VERNETZTE NAVIGATION

Verabschieden Sie sich von Staus und veralteten Informationen! Mit Google Maps, Waze oder Apple Maps erhalten Sie Echtzeit-GPS-Navigation direkt auf Ihrem Audi Q5 II-Bildschirm.
Genießen Sie Live-Verkehrsinformationen, optimierte Routen und Warnungen für Geschwindigkeitsbegrenzungen und Blitzer. Egal, ob Sie in der Stadt oder auf der Autobahn fahren, Ihre Navigation ist reibungslos und präzise. Sie müssen Ihr Telefon nicht bedienen – steuern Sie alles über Lenkradtasten, das MMI-Touchpad oder Sprachbefehle von Siri/Google Assistant.
IHR SPRACHASSISTENT

Mit der Siri (CarPlay) und Google Assistant (Android Auto) Integration bleiben Sie stets auf Kurs, ohne die Augen von der Straße oder die Hände vom Lenkrad nehmen zu müssen. Müssen Sie eine Nachricht senden, einen Anruf tätigen oder eine Route einstellen? Sagen Sie einfach „Hey Siri“ oder „Hey Google“, um Ihren Sprachassistenten zu aktivieren.
Sie können ihn auch bitten, Benachrichtigungen vorzulesen, Ihre Lieblingsplaylist auf Spotify oder Apple Music abzuspielen oder eine Tankstelle auf Google Maps zu finden.
BLEIBEN SIE IN KONTROLLE

Unser Modul ermöglicht Ihnen die Bedienung von Funktionen über die originalen Audi-Radiotasten, den Touchscreen, die Lenkrad-Sprachsteuerung und das zentrale Touchpad, was ein intuitives und personalisiertes Fahrerlebnis bietet.
KOMPATIBILITÄT MIT ORIGINALER RÜCKFAHRKAMERA

Die Installation unseres CarPlay/Android Auto Moduls für den Audi Q5 II behält die Funktionalität Ihrer originalen Rückfahrkamera bei. Beim Einlegen des Rückwärtsgangs wechselt die Anzeige automatisch zum Kamerabild, einschließlich Hilfslinien, falls Ihr Fahrzeug damit ausgestattet ist.
Genießen Sie optimale Parkhilfe und profitieren Sie gleichzeitig von den modernen CarPlay- und Android Auto-Funktionen. Das Beste aus beiden Welten: fortschrittliche Konnektivität ohne Kompromisse bei der Originalausstattung Ihres Audi!
LIEFERUMFANG
- CarPlay/Android Auto Modul
- Kompletter Kabelbaum
(Kastenfarbe und Verkabelung können je nach ausgewähltem Modell variieren)

KOMPATIBILITÄT
So prüfen Sie die Kompatibilität Ihres Autos:
-
Drücken Sie die Taste "Setup" oder "Menu" an Ihrem Radio.
-
Gehen Sie zu "Einstellungen".
-
Scrollen Sie nach unten zu "Versionsinformationen".
-
Suchen Sie die ersten Buchstaben und Zahlen der Softwareversion:

Unser Modul ist nur mit DEV-, CLU-, MHI2- oder HN+-Versionen kompatibel.
